Atributi-specifični za industriju |
|
|
Nazivni napon opterećenja Ue |
12-1500 Vdc |
|
Nazivna struja opterećenja Ie |
200 Ampera |
|
Ostali atributi |
|
|
Broj modela |
EVH200L |
|
Naziv marke |
ALQ |
|
Mjesto podrijetla |
Jiangsu, Kina |
|
Nazivni napon zavojnice Us |
12Vdc ili 24Vdc |
|
Materijal |
Keramička lemljena brtva |
|
Certifikacija |
UL/RoHS |
|
Jamstvo |
2 godine |
|
Težina otprilike |
370g |
|
Početni kontaktni otpor |
Tipična vrijednost 0,2 Milioma |
|
Električni život |
DC450V 10000 sekundi DC750V 1000 sekundi |
|
Primjena |
Ispod 200V |
|
Pakiranje i dostava |
|
|
Prodaja jedinica |
Pojedinačna stavka |
|
Veličina pojedinačnog pakiranja |
6X5X7 cm |
|
Pojedinačna bruto težina |
0,600 kg |
Tehničke specifikacije
| Parametar | Vrijednost |
|---|---|
| Model | EVQ7AH-600G |
| Marka | ALQ |
| Nazivna struja (opcionalno) | 600 A |
| Maks. Preklopni napon | 1000 V DC |
| Nazivni napon opterećenja (Ue) | 12 - 1000 V DC |
| Raspored energetskih kontakata | SPST-NO-DM (jednopolni jednostruki bacač, normalno otvoren, dvostruki proizvođač) |
| Raspored pomoćnih kontakata (izborno) | SPST-NE / SPST-NC / Ništa |
| Nazivni napon zavojnice (opcionalno) | 12 V DC / 24 V DC |
| Karakteristike zavojnice | Jednostruka zavojnica |
| Dimenzije (D x Š x V) | 88,0 x 72,7 x 103,0 mm |
| Vrsta montaže | Modularno/montaža na ploču |
| Radna temperatura | -40 stupnjeva do +85 stupnjeva |
| Podrijetlo | Jiangsu, Kina |
| Jamstvo | 1 godina |
| Tipične primjene | EV gomile za punjenje, DC brzi punjači, sustavi za pohranu energije (ESS), solarni pretvarači, industrijska vozila, oprema za pretvorbu frekvencije |
Pojedinosti o proizvodu

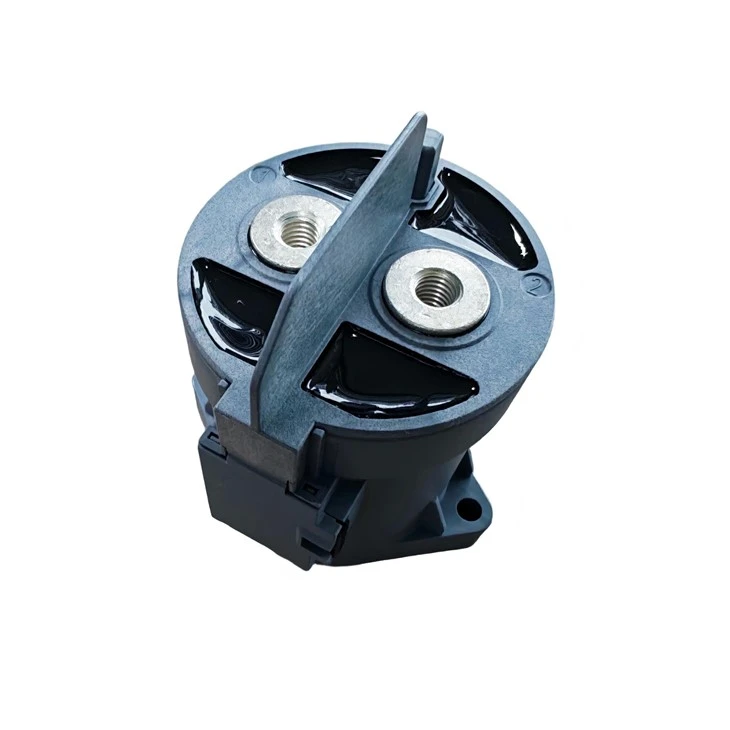

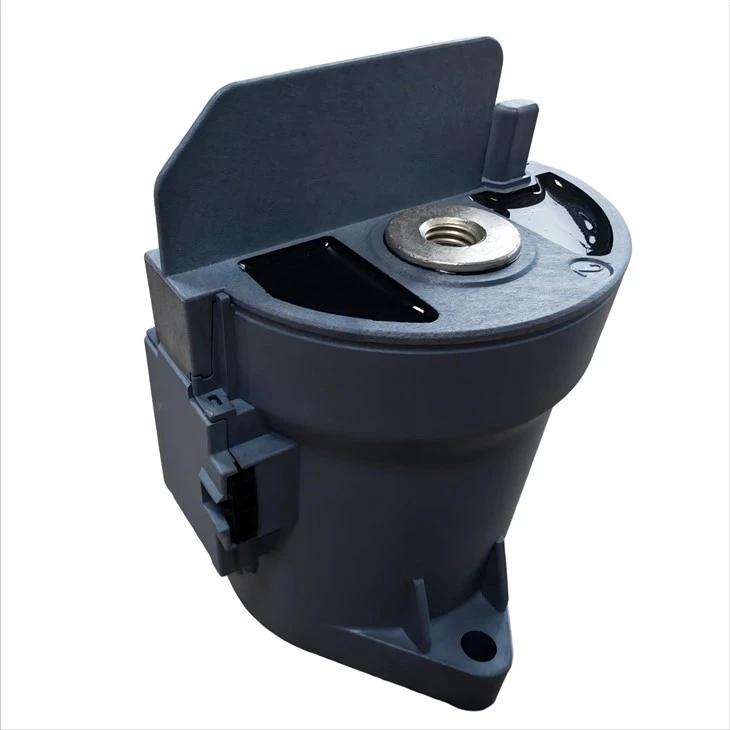

Zašto odabrati ALQ EVQ7AH-600G?
Prebacivanje visokog napona i struje
Nazivna trajna struja od 600 A pri 1000 V DC, s maksimalnim kapacitetom prekida-od 2000 A, pruža pouzdanu kontrolu visokog-napona, visoke-struje DC za EV punjače i sustave za pohranu energije.
Ugrađena-TVS zaštita zavojnice
Opremljen ugrađenim -krugom za apsorpciju prenapona TVS zavojnice, tako da kupci ne moraju konfigurirati vanjsku zaštitu od prenapona za zavojnicu.
Dugi vijek trajanja
Projektiran za rad s visokim-ciklusima: 200 000 mehaničkih ciklusa, do 50 000 ciklusa izrade na kapacitivnom opterećenju, smanjujući troškove održavanja i zamjene u sustavima visoke-iskorištenosti.
Kontakti od srebrne legure
Kontakti za napajanje izrađeni od srebrne legure daju izvrsnu kapacitivnu-toleranciju na prenaponsko opterećenje, osiguravajući dugi električni vijek u zahtjevnim aplikacijama DC komutacije.
IP67 & IP69K Zatvoreno
Potpuno zatvoreno kućište s ocjenom IP67 i IP69K s testom slane magle prema GB/T2423.17 / IEC60068-2-11 i otpornosti na udarce od 20 G, spremno za oštra vanjska okruženja i okruženja montirana u vozilu.
Široka temperatura i nadmorska visina
Radi od -40 stupnjeva do +85 stupnjeva s tolerancijom 5%-95% RH vlažnosti, ocjenom nadmorske visine do 4000 m i može se instalirati u bilo kojem smjeru.

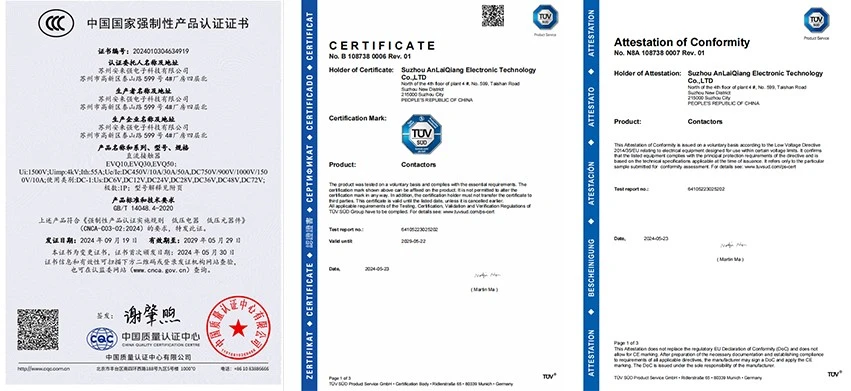

Certifikati
CCC, TUV SUD i CE (LVD) certificirani. Sustav upravljanja kvalitetom u skladu je s GB/T19001-2016 / ISO9001:2015.
Primjene proizvoda
Industrijska vozila Električni viličari, električni paletni viličari, električne radne platforme u zraku, inteligentni logistički sustavi, automatska vođena vozila (AGV), logistička oprema hladnog lanca, industrijski roboti, električni alati i električna kolica za golf. |
DC oprema za punjenje Punjači, mali DC stupovi za punjenje, monoblok DC stupovi za punjenje, podijeljeni-tip DC stupova za punjenje (grupno punjenje), ultra-brzi DC stupovi za punjenje i integrirani DC stupovi za punjenje za teške-kamione. |
Sustav za pohranu energije Skladištenje-energije velikog-razmjera (strana-generacije,-strana-mreže), pohranjivanje-energije srednjeg{3}}razmjera (industrijsko i komercijalno),-skladištenje energije malog opsega (stambeno) i fotonaponski sustavi solarne energije. |
Oprema za pretvorbu frekvencije Visok{0}}naponski frekvencijski pretvarači, sustavi za pretvorbu energije (PCS), industrijski ispravljački izvori napajanja, motorni pogoni i UPS sustavi. |
Često postavljana pitanja
P1: Koliki je maksimalni sklopni napon EVQ7AH-600G?
A:EVQ7AH-600G podržava maksimalni sklopni napon od 1000 V DC, prikladan za visokonaponske gomile za punjenje električnih vozila, sustave za pohranu energije baterija i industrijsku distribuciju istosmjerne struje.
P2: Koji su naponi zavojnice dostupni?
A:Kontaktor je dostupan s 12 V DC ili 24 V DC naponom svitka. Prilikom naručivanja odaberite opciju koja odgovara naponu vašeg-kontrolnog sustava.
P3: Može li se ovaj kontaktor koristiti u sustavima za punjenje i pohranu energije u električnim vozilima?
A:Da. EVQ7AH-600G posebno je dizajniran za gomile za punjenje električnih vozila, brze punjače istosmjernom strujom, sustave za pohranu energije (ESS), solarne pretvarače i druge visokonaponske istosmjerne aplikacije.
P4: Kakav je kontaktni raspored ovog kontaktora?
A:Kontakt za napajanje koristi konfiguraciju SPST-NO-DM (Single Pole Single Throw, Normally Open, Dual Make). Opcijski pomoćni kontakt dostupan je u SPST-NO, SPST-NC ili nijedan.
P5: Koju razinu zaštite nudi EVQ7AH-600G?
A:EVQ7AH-600G ima zapečaćenu konstrukciju s ocjenama IP67 & IP69K, otpornošću na slanu maglu i otpornošću na udarce od 20 G, što ga čini prikladnim za oštra vanjska okruženja, okruženja montirana na vozilu i industrijska okruženja.
P6: Kako mogu zatražiti ponudu i koje je vrijeme isporuke?
A:Pošaljite svoje potrebne specifikacije (struja, napon zavojnice, tip pomoćnog kontakta i količina) putem obrasca za upit ili nas kontaktirajte putem WhatsAppa. Naši inženjeri će odgovoriti u roku od 24 sata. Vrijeme isporuke uzorka je [provjeriti u tvornici].
